本文簡要介紹插入式熱式氣體質量流量計的安裝

一、選擇安裝點

    選擇水平直管段安裝，安裝點表前和表后的直管段要求為：安裝點上游的節流元件距安裝點須大于5倍管道直徑，安裝點下游的節流元件距安裝點須大于3倍管道直徑，有條件的情況我們建議盡量使表前表后直管段長些。

二、安裝底座

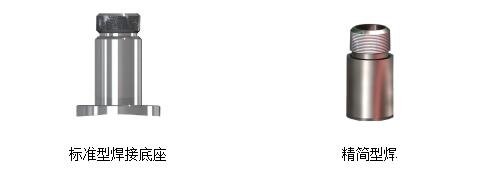

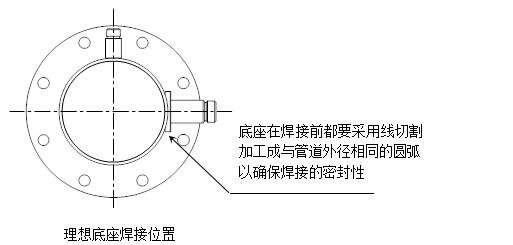

    底座根據安裝方式不同，分為標準型和精簡型，安裝時應使底座位于管道截面方向的zui頂端，并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。（如下圖）

焊接有特殊要求的環境應按照相關要求進行操作。禁止在爆炸環境里進行焊接操作。

三、安裝球閥

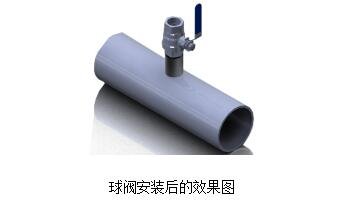

    將不銹鋼專用閥門與焊接管道上的底座緊固前，應在壓接觸面使用密封墊（介質溫度在100℃一下使用尼龍材料。100℃以上使用紫銅材質也可選用專用管螺紋膠進行密封）安裝完成的效果圖如下：

四、打孔

    經相關技術人員確認符合在線安裝的場合，用專用的打孔器開孔，可以實現在線不停產開孔安裝。停產打孔時可以采用多種方法，但要保證孔的軸心與底座的孔心同心，若不能保證同心建議可將管道上的孔大些，這樣有一定間隙可以調整。

     打孔之前要仔細確認現場環境，確保操作安全。

     打孔完成后要及時關閉閥門，避免漏氣。

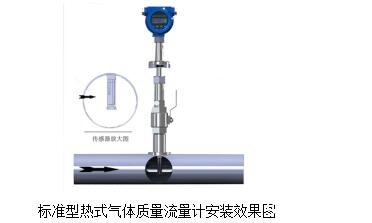

五、熱式氣體質量流量計的安裝

1) 將儀表傳感器連接桿上的止退螺母松開，使傳感器存儲腔連接螺母能沿著傳感器連接桿向傳感器方向滑動，使其傳感器能縮入傳感器存儲腔連接螺母中。

2) 將傳感器存儲腔連接螺母旋緊于專用球閥上（在旋入前需在他們之間加裝密封墊片）

3) 打開專用球閥，將傳感器連接桿插入管道，直至止退螺母能夠與腔式連接螺母鎖緊。

4) 轉動傳感器連桿，使標記箭頭與介質流動方向相同，鎖緊止退螺母。

5) 更改轉換器方向，如果顯示屏的方向不能滿足現場顯示角度的要求，可以更改顯示屏的方向，顯示表頭可以在水平6個方向轉動。切斷電源，打開轉換器前蓋，拆下傳感器與轉換器連線，（4組共6根接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 ）我們在出廠是已將組別分好。松開表頭法蘭（旋掉6顆M6的內六角螺絲），此時可以慢慢的移動表頭（千萬要小心不能將表頭跌落）。當觀測方便，重新固定法蘭，并連接傳感器與轉換器連線，蓋緊前蓋接通電源。

6) 如果您是橫向安裝的本款儀表的顯示屏可以90°180°270°的靈活安裝，滿足你現場實際需要。
