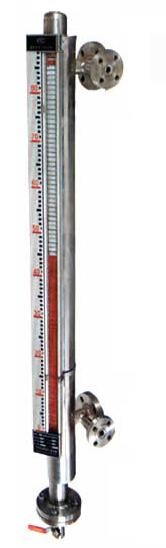

蒸汽夾套型磁翻板液位計屬多功能結合為一體儀表,可以稱之為防凍型磁翻板液位計,伴熱型磁翻板液位計等,它將液位變化傳遞給現場指示器指示出液位的實際高度。 并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下上限值控制、限位報警和事故聯鎖。液體遠傳裝置可將液位變化線性地轉換成直流4~20mADC的電流信號，實現遠距離的液位指示、控制記錄。液位計具有隔爆、本質安全防護性能。 整機由耐磨材料制成。因此具有耐腐蝕功能。 蒸汽夾套磁翻板液位計的特點 1、結構簡單 安裝方便 2、檢測功能齊全 3測量范圍大 4指示新穎 讀數直觀 5耐腐蝕 防爆 蒸汽夾套型磁翻板液位計的技術參數  1、量范圍：H=0~6000mm內由用戶任意選擇 2、指示精度：±10mm  3、介質密度：≥0.45g/cm3 4、介質粘度：<1ST（10-4m2/s） 5連接法蘭： （1）PN2.5，4.0MPa時，法蘭為JB/T82.2-94，DN25 PN4.0可動凸面法蘭。 （2）PN6.3，10.0，16.0MPa時法蘭為JB/T82.2-94，DN25固定法蘭。 （3）PVC材質法蘭JB/T82.1-94，PN1.0MPa，DN32。其它法蘭標準（如HGJ，GB，ANSI等標準）請?jiān)O(shè)計部門和用戶注明。 液位報警器 1、輸出形式：常開 常閉開關信號 2、工作壽命：>105次 3、供電電源：24VDC 220VAC 4、觸點容量：220VAC 2A 5、報警精度：±5mm 6、環境溫度：-40~±60℃ 7、出線口接頭：內螺紋M20×1.5 本安型敷設電纜的電感、電容量不超過4.2mH、0.13υF

安裝

檢查指示器零位片與連接法蘭中心是否成一直線，如有松動，調好后擰緊夾箍螺釘。（用戶也可按需自行調節）

將液位計與容器接口法蘭面間加密封墊將對接螺釘均勻擰緊。用矯正器將翻板指示器內翻板慢慢從下至上，再?gòu)纳现料路D(zhuǎn)數遍，zui后都翻數成白色的面（不能用磁浮子在翻板指示上翻轉翻板片）。輕輕放入磁浮子，注意箭頭向上（重端向上），切莫放反。 裝上密封墊及法蘭蓋，螺釘均勻擰緊。仔細檢查各連接部分，完好無誤，方可投入使用。
