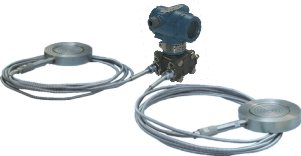

高溫下粘稠介質
  易結晶的介質
  帶有固體顆?；驊腋∥锏某恋硇越橘|(zhì)
  強腐蝕或劇毒性介質
  可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。
  連續測量界面和密度
  遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。
  衛生清潔要求很高的場合
  如食品、飲料和醫藥工業中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。

  輸出信號：4～20MA.DC二線制（模擬）
           二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
  供電電源：12～45V.DC(詳見負載特性圖)
  負載特性：
  電源影響：<0.005%輸出量程/V
  負載影響：電源穩定時，無負載影響。
  測量精度：調校量程的±0.1%，±0.2
           （標配精度為±0.2%，若選擇其他精度請?jiān)谟嗀涍x型時注明。）
  量 程 比：10：1或100比1

  阻    尼：通?？稍?.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
  啟動時間：<2秒，不需預熱
  工作環境：環境溫度 -29～93℃（模擬放大器）
                     -29～75℃（數字/智能放大器）
                     -29～65℃（帶顯示表頭）
            環境濕度   0～95%
  防護特性：防護能力 IP65
  防爆類型：隔爆型   Exd II BT4-6
            本安型   Exia II CT5
  靜壓影響：零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
  電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
  指示表(%)：液晶數顯 精度±0.2%
  振動影響：任何方向200Hz振動時，±0.05%/g。
  安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
  重 量：3.9Kg（不包括附件）

注：① 雙法蘭液位變送器的靜壓還取決于選定法蘭的規格。
    ② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。
    ③ 雙法蘭液位變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用，所產生的輸出變化。
    ④ 靜壓和溫度影響，均是在zui大量程時測得。
    ⑤ DP型雙法蘭液位變送器兩側的毛細管zui大長度為7.5米，兩側長度差為4.5米。

    遠傳變送器是在變送器主體基礎上附加遠傳裝置的變型產品，所以其選型工作可分二步進行：首先確定變送器主體的類型（DP）、測量范圍和結構材料，然后按現場的安裝要求確定遠傳裝置類型和尺寸。由于組成灌充系統的各參數（如灌充液的工作溫度、粘度和毛細管的長度）與變送器的性能指標密切相關，因此歸入變送器主體選型范疇，不單獨列表選擇。

  代號         測量范圍 （KPa）

3
4
5
6
7
8

0 － 1.3
0 － 6.2
0 － 31.1
0 － 117
0 － 345
0 － 1170

～ 7.5
～ 37.4
～ 186.8
～ 689.5
～ 2068
～ 6895

注：1、選用量程代號3時，須配用通徑為4"法蘭。
    2、遠傳裝置PFW、EFW、RTW、SSW可選量程代號3、4、5、6。
    3、遠傳裝置RFW可選量程代號7、8。

  代號                輸出形式

SF
S

4～20mA.DC 數字放大器，兼有開方輸出，并帶4位數字顯示
4～20mA.DC 智能放大器，并采用HART協議通訊

  代號        容室和接頭材質         隔離膜片材質

   12              碳鋼                 316鋼
   22              316鋼                316鋼

  注：一般選用代號12，在潮濕和腐蝕場合時選代號22。

  代號           灌充液種類

    L         低粘度硅油    －60～150℃ ρ=0.93
    S         普通硅油      －45～205℃ ρ=0.96
    H         高溫硅油      －10～300℃ ρ=1.07
    N         植物油        －15～200℃ ρ=0.92
    W         蒸餾水         ＋5 ～70℃ ρ=1.0

注：代號N、W用于有嚴格衛生要求的場合，可
避免灌充液泄漏對工藝介質造成污染。

 代號     毛細管長度

  00     無毛細管
  03     1.0（3ft）
  05     1.5（5ft）
  10     3.0（10ft）
  15     4.5（15ft）
  20     6.0（20ft）
  25     7.5（25ft）

注：1.兩側等長毛細管用二位數表示。
    2.兩側不等長細管用四位數表示，前二位表示高壓側長；后二位表示低壓側長。
    3.不等長毛細管的長度差≤4.5米。
    4."00"表示該側毛細管，采用一般導壓管引壓來平衡靜壓。

   代號                選用件

    M3           數顯指示表    4位LCD數字顯示
    B1           管裝彎支架    （安裝管φ60）
    B2           板裝彎支架
    B3           管裝平支架    （安裝管φ60）
    d            隔爆型，防爆標志ExdⅡBT4-6
    I            本安型，防爆標志ExiaⅡCT5

AK-3051DP     4S     12     H     05     20     M3     B3     d     -17.12～6.12KPa      選型舉例

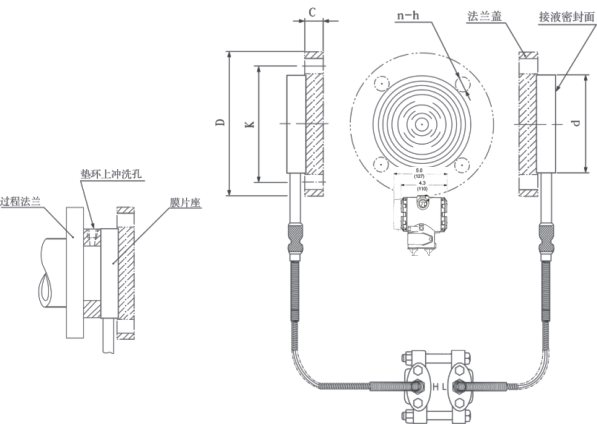

  代號    沖洗備用孔

  11         無
  21         有

注：法蘭通徑＜2"時，均帶墊環，法蘭通徑≥2"時，有沖洗孔才帶墊環。

  代號      遠傳膜片材料

   A          316L鋼
   B          哈氏合金C
   C          鉭
   N          鎳20
   V          蒙耐爾合金
   H          鈦

  代號        安裝法蘭通徑

   1              1"
   2              2"
   3              3"
   4              4"

  代號        安裝法蘭標準

   A          ANSI或HG20615

 代號      安裝法蘭壓力等級

  1        150Lb或PN10/16bar
  3        300Lb或PN25/40bar
  6        600Lb或PN64bar

 代號   墊環材質      松套法蘭材質     膜片座材質

  A     316鋼            304鋼           316鋼
  B     哈氏合金C        304鋼           316鋼
  E     316鋼            碳 鋼           316鋼

注：結構材料代號B，配用除316L鋼以外的遠傳膜片。

AK-RFW       21       C       3       A       3       B                                 選型舉例

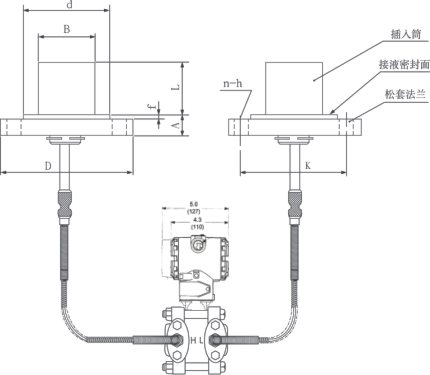

 代號    安裝法蘭通徑

  2         2"
  3         3"
  4         4"

注：選用量程代號3時，須配用通徑4"。

  代號            安裝法蘭標準

   A              ANSI或HG20615

  代號                  安裝法蘭壓力等級

   1                    150Lb或PN10/16bar
   3                    300Lb或PN25/40bar
   6                    600Lb或PN64bar

  代號      遠傳膜片材質     插入筒材質     松套法蘭材質

   A           316L鋼          316鋼           碳 鋼
   B          哈氏合金C        316L鋼          304鋼
   C             鉭            316L鋼          304鋼

注：潮濕和腐蝕場合，選用304鋼法蘭。

  代號        膜片凸出長度

   2             50(2")
   4             100(4")
   6             150(6")

注：可供非系列長度。

AK-EFW           3          A          1          A          6                           選型舉例

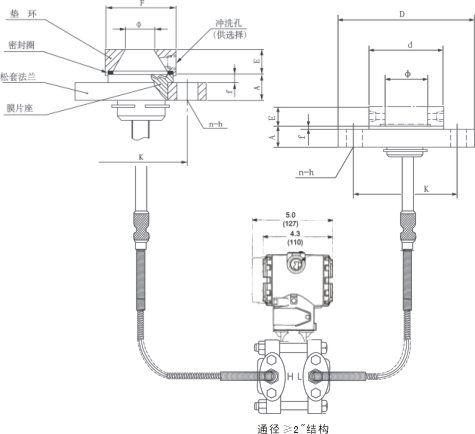

 代號        沖洗備用孔

  11            無
  12            有

注：沖洗孔位于墊環上。

 代號    遠傳膜片材料

  A         316L鋼
  B         哈氏合金C
  C           鉭
  N         鎳200
  Y         蒙耐爾合金
  H           鈦

 代號    安裝法蘭通徑

  2          2"
  3          3"
  4          4"

    注：選用量程代號3時，須配用通徑4"。

 代號       安裝法蘭標準

  A          ANSI和HG20615

 代號     安裝法蘭壓力等級

  1       150Lb或PN10/16bar
  3       300Lb或PN25/40bar
  6       600Lb或PN64bar

注：系指安裝附件法蘭蓋的壓力等級。

 代號        墊環           法蘭蓋       膜片座

A
B
E

316鋼
哈氏合金C
316鋼

304鋼
304鋼
碳鋼

   316鋼
   316鋼
   316鋼

注：結構材料代號B，配用除316L鋼以外的遠傳膜片。

AK-PFW        21         A        4         A        3        E                        選型舉例

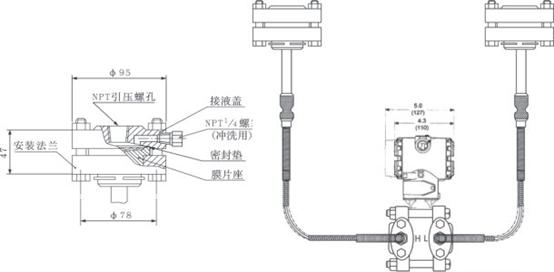

 代號       沖洗孔

  11          無
  12          有

 代號       遠傳膜片材料

  A           316L鋼
  B          哈氏合金C
  C             鉭

  代號   安裝法蘭材質    密封墊材質     膜片座材質

11
31

碳鋼
304鋼

聚四氟乙烯
聚四氟乙烯

     316鋼
     316鋼

注：結構材料代號31配用除316L鋼以外的遠傳膜片。

  代號          接液蓋

A
B
E

        316鋼
      哈氏合金C
         碳鋼

注：接液蓋材料代號B，配用除316L鋼以外的遠傳膜片。

  代號          導壓螺孔

11
12
13
14
15
17

NPT
NPT
NPT
NPT
NPT 1
NPT 1（此時不帶沖洗孔）

AK-RTW           11          A           31           A           15                    選型舉例

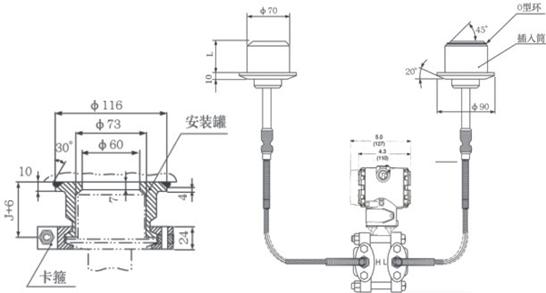

 代號                    插入筒

  31      直徑3"（Φ70），壓力等級150LB（2MPa）
  33      直徑3"（Φ70），壓力等級300LB（5MPa）

   代號          遠傳膜片材質            插入筒材質          卡箍材質

A
B

316L鋼
哈氏合金C

316鋼
316鋼

碳鋼
304鋼

 代號       凸出長度

2
4
6

      50（2"）
      100（4"）
      150（6"）

  代號        安裝附件

N
Y1
Y2

  不帶
  帶卡箍
  帶卡箍和安裝罐

 注：代號N和Y1用于備品供貨，代號Y2用于新設備安裝。

AK-SSW          31          A          4         Y2                                     選型舉例
