產品詳情

壓力變送器

使用對象

液體、氣體、蒸汽壓力測量、液體液位測量。

特點

●精度高，穩定性好。
●二線制工作方式，4～20mA信號輸出。
●敏感部件及線路板是全固體結構，堅固抗振。
●抗干擾能力強，溫度穩定性好。
●防爆殼體結構，可全天候使用。
●具有zui優良的防腐性能，保證zui好的防腐性價比。
●結構輕巧，簡單合理，無須支架，無須水平安裝，可直接任意位置安裝在管道上。

測量系統接線圖

在系統回路中須采用屏蔽信號電纜，并可靠接地。

測量系統示意圖（4～20mA）

本安型壓力變送器

AK-K本安型壓力變送器采用本質安全電路，適用于爆炸危險區域，防爆等級Exd ⅡBT4，技術性能指標與普通型壓力變送器相同。
在系統回路中須采用屏蔽信號電纜，并可靠接地。

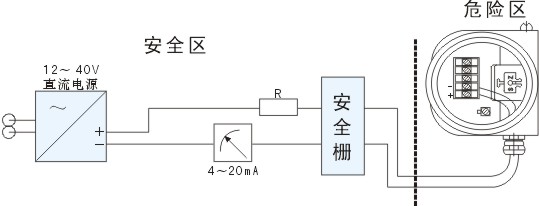

本安型測量系統示意圖（4～20mA）

安裝方式

AK-K系列壓力變送器通常采用管道直接安裝方式，建議加裝一次閥門，便于安裝、調試和維護。
當介質溫度高于85℃時則需要加裝一定長度的引壓管，便于冷卻介質，否則會造成測量不準甚至損壞變送器。

外形尺寸

K1型外形尺寸圖

技術性能及指標

電源：24V·DC；無負載時變送器可工作在12V·DC，zui大為40V·DC。
  負載特性：輸出信號：4～20mA
            負載阻抗R與電源電壓V的關系：R≤50（V-12）Ω
  量程和零點：打開接線端側蓋后連續可調，零點調整范圍為zui大量程的±5%，量程調整范圍為zui大量程的40%～               100%。

  溫度范圍：環境溫度-40℃～80℃
            介質溫度-40℃～85℃
            儲存溫度-40℃～85℃
  超壓上限：見量程表
  相對濕度：0～95%。
  阻尼：0.5S。
  重量：0.85kg，
  精度：±0.2%包括線性、變差和重復性的綜合誤差。
  穩定性：zui大量程的±0.1%（1年）
  溫度影響：在-20～80℃內，變化量±0.15%/10℃。
  超壓影響：加超壓上限內壓力后，誤差為zui大量程的±0.25%。

zui大負載阻值

  振動影響：在任何軸向上頻率15Hz，誤差小于zui大量程的±0.01%/g。
  電源影響：小于輸出量程0.01%/V。
  負載影響：如輸入電壓滿足負載特性，則無負載影響。
  安裝位置影響：無。

AK-K型壓力變送器型譜表

變送器類型

AK-K1 擴散硅
AK-K2 擴散硅(防爆型)

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

防爆類型

S
I

標準型
本安型ExibⅡBT4

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接件材料

1
9

不銹鋼316L
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接方式

R
G
M
A
Y

外螺紋G 1/2
外螺紋M 20×1.5
外螺紋G 1/2 小孔
外螺紋 1/2 NPT
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

密封件材料

1F
2F
9F

模氟橡膠
丁腈橡膠
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

信號輸出方式

4～20mA二線

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

外殼類型

A
B
Y

鋁外殼無現場指示IP65
鋁外殼帶現場指示IP65(模擬指示表）
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|

精度等級

2
5
9

0.2
0.5
特殊要求

|
|
|
|
|
|
|
|

測量范圍（見標準量程表）

非標準量程

|
|
|
|
|
|
|

AK-K1

標準量程表

測量范圍	代號	量程調節范圍	過載
0～4KPa	D1	0.7～7KPa	0.6
0～6KPa	D2	0.7～7KPa	0.6
0～10KPa	D3	1.0～10KPa	0.6
0～16KPa	D4	10.0～20KPa	0.6
0～20KPa	D5	10.0～20KPa	0.6
0～25KPa	D6	12.0～30KPa	0.6
0～40KPa	D7	12.0～40KPa	0.6
0～60KPa	D8	20.0～60KPa	0.6

0～100KPa	E1	30.0～100KPa	1.0
0～160KPa	E2	60.0～200KPa	1.0
0～200KPa	E3	60.0～200KPa	1.0
0～250KPa	E4	120.0～400KPa	1.0
0～400KPa	E5	120.0～400KPa	1.0

0～0.6MPa	F1	0.2～0.6MPa	2.0
0～1.0MPa	F2	0.3～1.0MPa	2.0
0～1.6MPa	F3	0.6～2.0MPa	4.0
0～2.0MPa	F4	0.6～2.0MPa	4.0
0～2.5MPa	F5	1.2～4.0MPa	4.0
0～4.0MPa	F6	1.2～4.0MPa	6.0
0～6.0MPa	F7	2.0～6.0MPa	9.0

0～10MPa	H1	3.0～10MPa	20
0～30MPa	H2	3.0～30MPa	60

-2～2KPa	C1	2.0～7.0KPa	0.6
-5～5KPa	C2	5.0～20KPa	0.6
-10～10KPa	C3	2.0～20KPa	0.6
-20～20KPa	C4	8.0～20KPa	0.6
-50～50KPa	C5	10.0～100KPa	0.6
