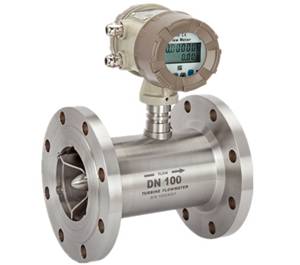

渦輪流量計
一、概 述
AK-LWGY系列液體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表.
二、產品特點
·高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
·重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得
到高的精確度，在貿易結算中是優先選用的流量計；
·輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
·范圍度寬，中大口徑可達1:20，小口徑為1:10；
·結構緊湊輕巧，安裝維護方便，流通能力大；
·適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下
型、混砂專用型等；
·可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、技術參數
|
執行標準 |
渦輪流量傳感器（JB/T9246-1999） |
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接 |
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ |
|
信號輸出功能 |
脈沖信號、4～20mA信號 |
|
通訊輸出功能 |
RS485通訊、HART協議等 |
|
工作電源 |
· 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 · 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。 |
|
信號線接口 |
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5 |
|
防爆等級 |
ExiaIICT4或ExdIIBT6 |
|
防護等級 |
IP65或更高（可訂制） |
四、測量范圍及工作壓力
|
儀表口徑 （mm） |
正常流量范圍 （m3/h） |
擴展流量范圍 （m3/h） |
默認安裝方式及耐壓等級 |
可選安裝方式及默認耐壓等級 |
特制耐壓等級 （MPa） |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
|
DN15 |
0.6～6 |
0.4～8 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN20 |
0.8～8 |
0.45～9 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN25 |
1～10 |
0.5～10 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN32 |
1.5～15 |
0.8～15 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN40 |
2～20 |
1～20 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
|
DN50 |
4～40 |
2～40 |
法蘭安裝、2.5Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN65 |
7～70 |
4～70 |
法蘭安裝、1.6Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN80 |
10～100 |
5～100 |
法蘭安裝、1.6Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN100 |
20～200 |
10～200 |
法蘭安裝、1.6Mpa |
|
4.0、6.3、12、16、25 |
|
DN125 |
25～250 |
13～250 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
|
DN150 |
30～300 |
15～300 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
|
DN200 |
80～800 |
40～800 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
五、安裝尺寸

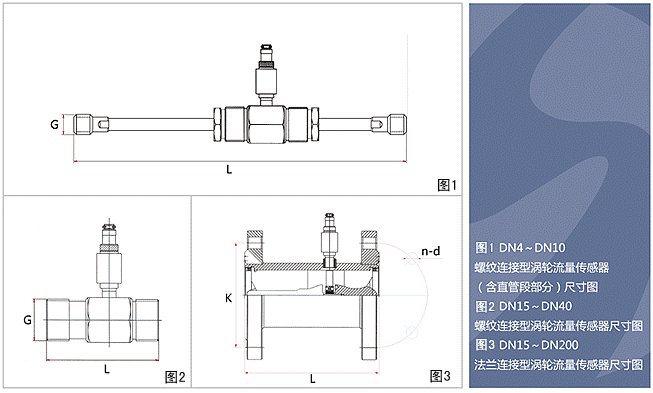

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖1、圖2、圖3，安裝尺寸見下表：
|
公稱通徑 |
L(mm) |
G |
K（mm） |
D（mm） |
n（孔數） |
|
4 |
225 |
G1/2 |
|
|
|
|
6 |
225 |
G1/2 |
|||
|
10 |
345 |
G1/2 |
|||
|
15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
|
20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
|
25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
|
32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
|
40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
|
50 |
150 |
G5/2 |
Φ125 |
Φ18 |
4 |
|
65 |
170 |
|
Φ145 |
Φ18 |
4 |
|
80 |
200 |
Φ160 |
Φ18 |
8 |
|
|
100 |
220 |
Φ180 |
Φ18 |
8 |
|
|
125 |
250 |
Φ210 |
Φ18 |
8 |
|
|
150 |
300 |
Φ240 |
Φ22 |
8 |
|
|
200 |
360 |
Φ295 |
Φ22 |
12 |
六、產品分類
|
產品圖片 |
|
|
|
|||
|
儀表型號 |
LWGYS-N |
LWGYS-A |
LWGYS-B |
LWGYS-C |
||
|
信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA/脈沖 |
||
|
供電電源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
鋰電池 |
24VDC±15% |
|
精度等級 |
1.0～0.5級 |
1.0～0.5級 |
1.0～0.5級 |
|||
|
測量范圍 |
標準量程 |
標準量程 |
標準量程或擴展量程 |
|||
|
顯示器 |
無 |
無 |
有 |
|||
|
通訊接口 |
無 |
無 |
無 |
可選RS485 |
||
|
通訊協議 |
無 |
無 |
無 |
Moubus HART |
||
|
儀表材質 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|||
|
防爆等級 |
無 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|||
|
防護等級 |
IP60 |
IP65 |
IP65 |
|||
|
整機功耗 |
< 1W |
< 1W |
< 1W |
|||
|
儀表通經 |
DN4～DN250 |
DN4～DN250 |
DN4～DN250 |
|||
|
介質溫度 |
-20℃～120℃ |
-20℃～120℃ |
-20℃～120℃ |
|||
|
環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
|||
七、產品選型
|
型 號 |
說 明 |
|||||||
|
YF LWGY- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公稱 |
4 |
|
|
|
|
|
|
|
|
6 |
|
|||||||
|
10 |
|
|||||||
|
15 |
|
|||||||
|
20 |
|
|||||||
|
25 |
|
|||||||
|
32 |
|
|||||||
|
40 |
|
|||||||
|
50 |
|
|||||||
|
65 |
|
|||||||
|
80 |
|
|||||||
|
100 |
|
|||||||
|
125 |
|
|||||||
|
150 |
|
|||||||
|
200 |
|
|||||||
|
類 型 |
N |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
||||||
|
A |
變送器型：+24V供電，輸出二線制4～20mA |
|||||||
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
|||||||
|
C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
|||||||
|
C1 |
智能型：+24V供電，現場顯示并帶有RS486通訊協議 |
|||||||
|
C2 |
智能型：+24V供電，現場顯示并帶有HART通訊協議 |
|||||||
|
精度等級 |
05 |
0.5級 |
||||||
|
10 |
1.0級 |
|||||||
|
02 |
|
0.2級（協商訂貨，周期較長） |
||||||
|
渦 輪 |
W |
擴展測量范圍 |
||||||
|
S |
標準測量范圍 |
|||||||
|
材 質 |
S |
304不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防 爆 |
N |
非防爆型 |
||||||
|
E |
防爆型，ExdⅡBT6 |
|||||||
|
壓力等級 |
N |
常規 （參照表2） |
||||||
|
H(x) |
高壓 （參照表2） |
|||||||
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”后加“（FL）”
例如，選用一臺法蘭連接式防爆型液體渦輪流量計測量柴油，管道為DN40、現場需要顯示并遠傳電流信號，
<
