一、分體式蒸汽流量計概述：

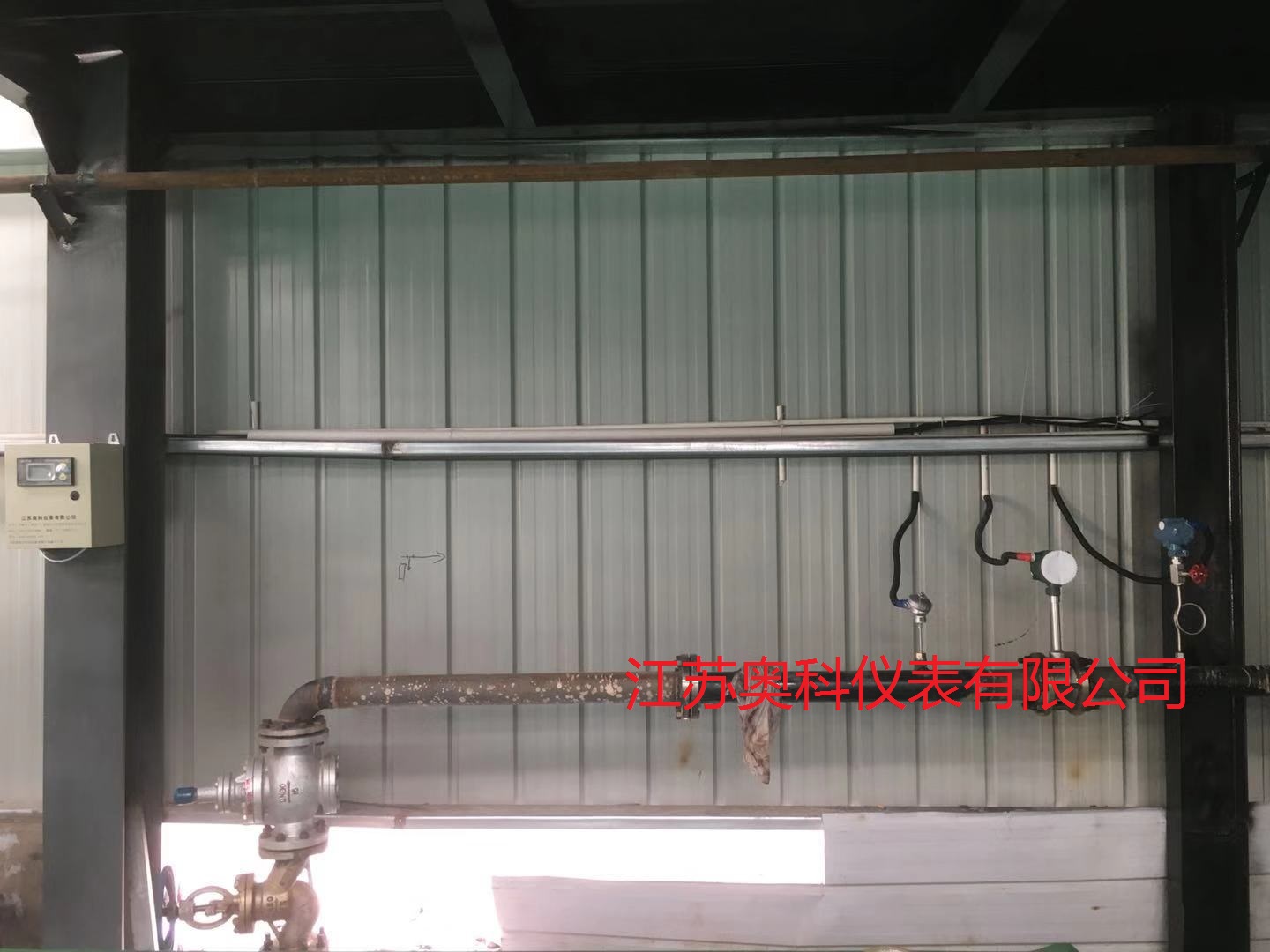

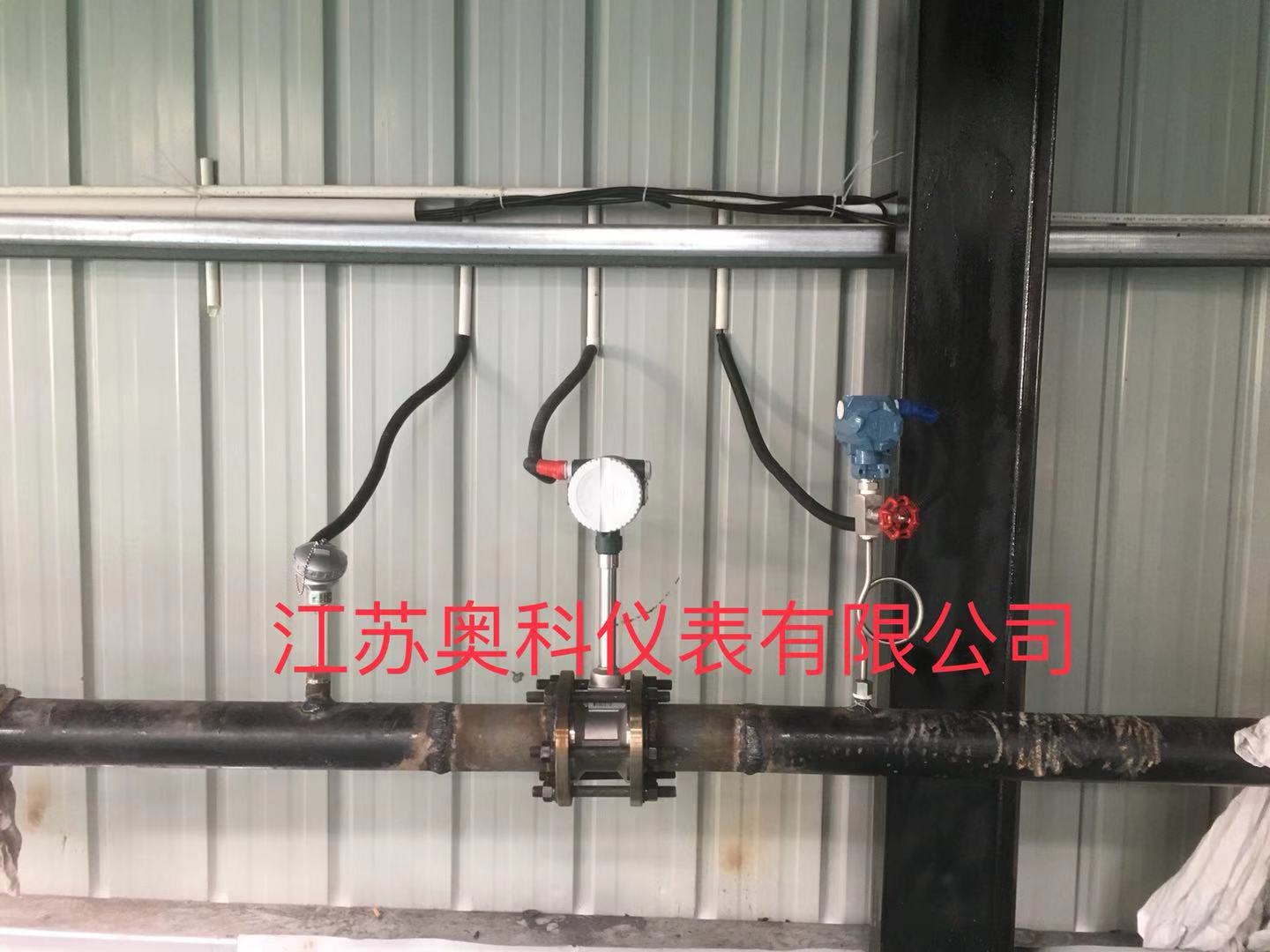

分體式蒸汽流量計，測量蒸汽才用測量流量、溫度、壓力傳感器和顯示表分開式，便于高空管道現場工人查看數據更加安全和便捷，蒸汽測量和后期設備維護更加方便！
分體式蒸汽流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。

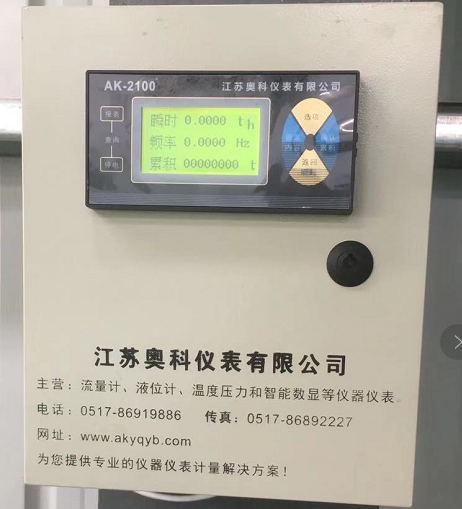

蒸汽流量計旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體 元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該 信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用zui新微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。

二、分體式蒸汽流量計產品優勢：蒸汽流量計
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲穩壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜zui長10米。
▲量程比寬達20:1。

▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

三、分體式蒸汽專用流量計技術參數：

五、蒸汽流量計儀表的安裝設計要求：

 儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。

（一）  蒸汽專用流量計安裝環境要求：

1．  盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2．  避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若須安裝，須有隔熱通風措施。

3．  避開高濕環境和強腐蝕氣體環境。若須安裝，須有通風措施。

4．  渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5．  儀表zui好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6．  儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

（二）   蒸汽專用流量計儀表管道安裝要求：

蒸汽專用流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。

儀表的上下游直管段長度要求見圖(三)

DN為儀表公稱口徑  單位:mm

六、蒸汽流量計儀表口徑的確定：

  蒸汽流量計儀表選型是儀表應用中非常重要的工作,儀表選型的正確與否將直接影響到儀表是否能夠正常運行.因此用戶和設計單位在選用本公司產品時,請仔細閱讀本節資料,認真核對流體的工藝參數并隨時可與的銷售或技術支持部門聯系，以確保選型正確。

適用流量范圍和儀表口徑的確定

儀表口徑的選擇，根據流量范圍來確定。

不同口徑渦街流量?jī)x表的測量范圍是不一樣的。即使同一口徑流量表，用于不同介質時，它的測量范圍也是不一樣的。實際可測的流量范圍需要通過計算確定。

(一) 參比條件下空氣及水的流量范圍

1．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。

2．液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

（二）確定流量范圍和儀表口徑的基本步驟：

1． 明確以下工作參數。

（1）被測介質的名稱、組份

（2）工作狀態的zui小、常用、zui大流量

（3）介質的zui低、常用、高壓力和溫度

（4）工作狀態下介質的粘度

壓縮空氣專用流量計產品檢驗合格報告：

七：奧科儀表儀表產品售后服務：

1、所售產品在一年之內出現質量問題的（非人為），負責免費維修。
2、質保期內如產品出現任何質量問題，負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，負責維修，收取損壞部件成本費。
4.如用戶需現場服務，以zui短時間到達用戶現場。
5、本公司所售的產品所享受終生維護。
