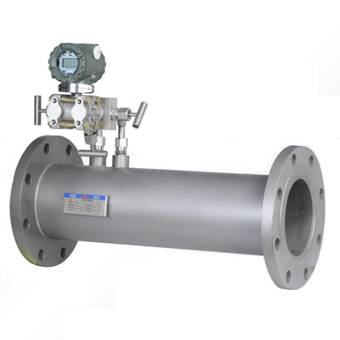

V錐流量計
一、概述
AK-V型V錐流量計自從引進美國公司技術推出以來,便獲得了廣泛應用.它與其它類型的差壓流量計的工作原理相同,但AK-V的獨特設計,擴大了流量測量范圍,并避免了傳統差壓流量?jī)x表的一些局限性.長期的使用證明,AK-V流量計與一般差壓流量計相比,長期精度高、重復性好、受安裝條件局限小、耐磨損、測量范圍寬.更由于V形錐體本身做為流場的整流器而成為一種具有獨特性能的優異的流量計.
AK-V流量計可測量介質包括水、蒸汽、空氣、天然氣、氮?dú)?、焦?fàn)t煤氣和有機氣體等.流體的條件可從深低溫到超臨界狀態.工作溫度高700℃,zui大壓力10.5Mpa. 若用特殊結構材質,溫度、壓力還可更高.可測量高雷諾數為500萬,zui低雷諾數為8000甚至更低.產生滿刻度差壓信號從zui低小于0.1千帕到高幾十千帕.
AK-V V錐流量計是目前zui先進的差壓式流量計之一，它采用與孔板截然相反的節流方式，在管道中心線懸掛一個特制的流線型錐形體來節流，在錐體前方的高速穩流區取正壓PH和在錐體尾部的管道中心穩流區取負壓PL，在雷諾數8000~500萬的范圍內，流量與差壓的平方根成正比。
AK-V獨特的錐形節流的物理結構，不但擴大了介質流量的測量范圍，還具有整流的特殊構造，因此直管段要求很低，不同于其它差壓型流量計需要很長的直管段來整流。AK-V繼承了傳統差壓式流量計穩定性好、通用性強的優點，并避免了傳統差壓流量計的局限性。
二、工作原理
AK-V系列V錐流量計是一種差壓型的流量?jī)x表，迄今為止以差壓原理設計的流量?jī)x表已經有一百多年的應用歷史了。差壓原理就是基于密封管道中的能量轉換原理，也就是說對穩定流體，流量同管道中介質流速的平方根成正比。我們知道，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P1，在介質通過錐體的節流區時，速度會增加，壓力會降低為P2，如圖1所示，P1和P2都通過AK-V的取壓口引到后接的差壓變送器上，流速發生變化時，AK-V的兩個取壓口之間的差壓值會增大或縮小。當流速相同時，若節流面積大，則產生的差壓值也大。β值等于錐體的節流面積除以管道內徑的截面積(可換算成兩者之間的直徑比)。
三、技術參數
1、安裝要求低：前0-3D直管道、后0-1D直管段
2、量程比寬：通常為10：1，選擇合適的參數高可做到50：1
3、壓損?。和瑯拥摩轮担瑝簱p是孔板1/3~1/5
4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損
5、不堵塞，不粘附：錐形吹掃式設計避免了流體中的殘?jiān)⒛Y(jié)物或顆粒的滯留
6、長期穩定性好：β率可長期不變，并保證長期測量
7、精度高：讀數±0.5%
8、重復性好：優于±0.1%
9、信號穩定：“信號波動”是孔板的1/10
10、β值范圍寬：AK-Vcone獨特的幾何形狀允許有廣泛的β值范圍
11、規格齊全，安裝方式靈活：可選管道式、法蘭取壓式、對夾式、長輸管線式
12、管線范圍寬：管線尺寸從1/2”到72”
13、可測高溫、高壓介質：工作溫度高700℃，zui大壓力42Mpa。
14、可測臟污介質（焦?fàn)t煤氣、高爐煤氣、原料油、渣油等）
15、可測氣液兩相介質（濕氣、冷凝水等）
四、選型表
V型錐流量計選型
|
產 |
— |
節 |
訂 |
被 |
公 |
結 |
工 |
工 |
壓 |
溫 |
輸 |
連接型式 |
管道外徑 |
管 |
說明 |
|
YF |
— |
V |
|
|
|
|
|
|
|
|
|
|
|
|
V型錐 |
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
傳感器 |
||
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
變送器 |
||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
流量計 |
||
|
|
1 |
|
|
|
|
|
|
|
|
|
|
水 |
|||
|
|
2 |
|
|
|
|
|
|
|
|
|
|
空氣 |
|||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
飽和蒸汽 |
|||
|
|
4 |
|
|
|
|
|
|
|
|
|
|
過熱蒸汽 |
|||
|
|
5 |
|
|
|
|
|
|
|
|
|
|
其它介質 |
|||
|
|
1 |
|
|
|
|
|
|
|
|
|
0.6Mpa以下 |
||||
|
|
2 |
|
|
|
|
|
|
|
|
|
1.6 MPa |
||||
|
|
3 |
|
|
|
|
|
|
|
|
|
2.5MPa |
||||
|
|
4 |
|
|
|
|
|
|
|
|
|
4.0MPa |
||||
|
|
5 |
|
|
|
|
|
|
|
|
|
6.3MPa |
||||
|
|
6 |
|
|
|
|
|
|
|
|
|
10 MPa |
||||
|
|
A |
|
|
|
|
|
|
|
|
一體式 |
|||||
|
|
B |
|
|
|
|
|
|
|
|
分體式 |
|||||
|
|
1 |
|
|
|
|
|
|
|
≤ |
||||||
|
|
2 |
|
|
|
|
|
|
|
≤ |
||||||
|
|
3 |
|
|
|
|
|
|
|
≤ |
||||||
|
|
N |
|
|
|
|
|
|
不防爆 |
|||||||
|
|
I |
|
|
|
|
|
|
本安防爆 |
|||||||
|
|
P |
|
|
|
|
|
壓力補償 |
||||||||
|
|
N |
|
|
|
|
|
無壓力補償 |
||||||||
|
|
T |
|
|
|
|
溫度補償 |
|||||||||
|
|
N |
|
|
|
|
無溫度補償 |
|||||||||
|
|
M |
|
|
|
4～20mA輸出 |
||||||||||
|
|
N |
|
|
|
無輸出 |
||||||||||
|
|
D |
|
|
|
RS485輸出 |
||||||||||
|
|
L |
|
|
|
電池供電，無輸出 |
||||||||||
|
|
F |
|
|
法蘭連接 |
|||||||||||
|
|
H |
|
|
焊接連接 |
|||||||||||
1.公稱管徑一項必需寫明測量管道的內徑和壁厚兩個參數。例：159×
2.測量其它氣體和其它液體時必需注明介質的名稱或主要成份
